Calama creció donde el desierto y la minería se encuentran. La expansión urbana hacia el poniente y nororiente ha empujado las obras civiles sobre depósitos aluviales con sales agresivas y mantos de ripio cementado, muy distintos a la roca competente que sostiene Chuquicamata. Acá no basta con calcular capacidad de soporte; el verdadero desafío es garantizar la durabilidad del acero de alta resistencia embebido en un suelo con sulfatos. Diseñamos anclajes activos y pasivos considerando esta realidad local, integrando desde la etapa de prospección un ensayo CPT cuando el perfil presenta lentes duros intercalados, o complementando con permeabilidad in situ si la napa freática somera del sector del río Loa puede afectar la inyección de lechada en la vaina.
En Calama el diseño de anclajes se define más por la química del suelo que por la carga de tracción.
Enfoque y alcance
Factores del sitio
En Calama muchas veces vemos que se subestima la velocidad de corrosión del acero en suelos con pH inferior a 5 y más de 10,000 ppm de sales solubles. Un anclaje activo mal protegido puede perder sección efectiva en menos de cinco años, y el problema no da aviso visual porque el daño ocurre dentro del bulbo. La sismicidad local, regida por la NCh433 y la amenaza latente de eventos superficiales en la Precordillera, impone demandas cíclicas que obligan a verificar la adherencia suelo-lechada bajo cargas repetidas. Ignorar esta verificación o usar lechadas estándar de cemento puro en suelos con yeso es una falla que hemos documentado en peritajes. La normativa chilena exige ensayos de arrancamiento en al menos el 5% de los anclajes, y en este entorno agresivo nosotros recomendamos extender ese control al 10%.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas aplicables
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, FHWA-IF-99-015 – Ground Anchors and Anchored Systems, EN 1537:2013 – Execution of special geotechnical work – Ground anchors, ACI 318-19 – Requisitos de durabilidad para acero pretensado en ambientes agresivos
Servicios relacionados
Diseño de anclajes activos

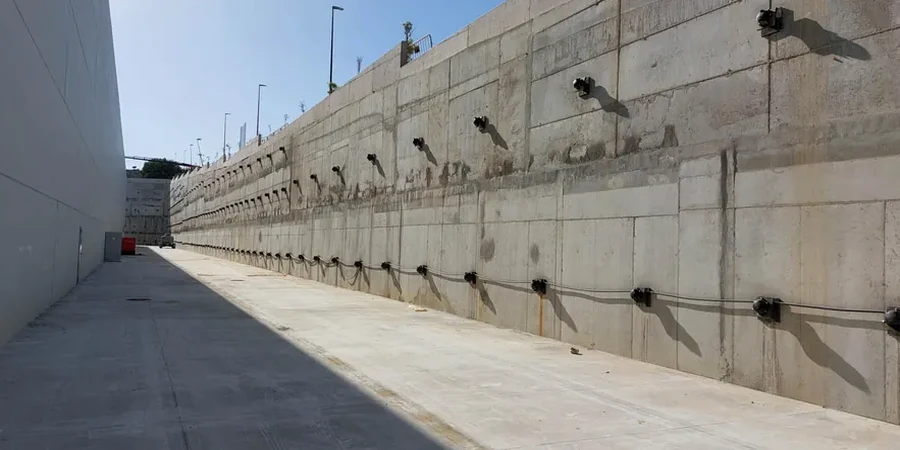

Para muros de contención y pantallas, definimos carga de bloqueo, longitud libre y de bulbo considerando la interacción con estructuras vecinas y el bulbo de esfuerzos en el macizo.
Anclajes pasivos en taludes
Sistemas de barra o cable inyectados con lechada de cemento modificada, dimensionados para estabilizar cortes en material aluvial cementado típico de la cuenca de Calama.
Protección anticorrosiva en suelos salinos
Especificamos vainas corrugadas, doble protección con tubo de PVC y lechada con inhibidores de corrosión cuando el contenido de cloruros y sulfatos excede los límites de la norma NCh3171.
Ensayos de arrancamiento y recepción
Ejecutamos pruebas de desempeño, de investigación y de aceptación según recomendaciones de la FHWA, con registro continuo de carga y desplazamiento mediante celdas calibradas.
Parámetros típicos
Preguntas más comunes
¿Cuál es el costo estimado para el diseño de un sistema de anclajes en Calama?
El rango de inversión para estudios y diseño de un sistema de anclajes activos o pasivos en Calama varía entre $431.000 y $1.955.000, dependiendo del número de líneas de anclaje, la profundidad de investigación requerida y la agresividad química del suelo que obligue a ensayos específicos de durabilidad.
¿Cómo afecta la salinidad del suelo de Calama al diseño de los anclajes?
La alta concentración de sales solubles, especialmente sulfatos y cloruros en el sector poniente, reduce la resistividad del suelo y acelera la corrosión del acero de pretensado. Por eso empleamos sistemas de doble barrera anticorrosiva, especificamos vainas estancas y controlamos la relación agua/cemento de la lechada para minimizar la permeabilidad.
¿Qué diferencias clave existen entre un anclaje activo y uno pasivo para una obra en la zona industrial de Calama?
El anclaje activo se somete a una carga de tracción controlada, que se transfiere directamente al terreno para limitar deformaciones en estructuras como muros pantalla. El pasivo trabaja por confinamiento y se activa solo cuando el terreno se deforma. En zonas con maquinaria vibrante, preferimos el activo porque permite monitorear la relajación de carga en el tiempo.
¿Qué normativa rige los ensayos de arrancamiento en anclajes?
Nos regimos por las guías FHWA-IF-99-015 y la norma europea EN 1537, adaptadas a la sismicidad chilena. Realizamos ciclos de carga-descarga progresivos, verificando que el desplazamiento residual no supere los límites de fluencia, y emitimos un informe con las curvas de histéresis y la carga última de adherencia para cada estrato.
