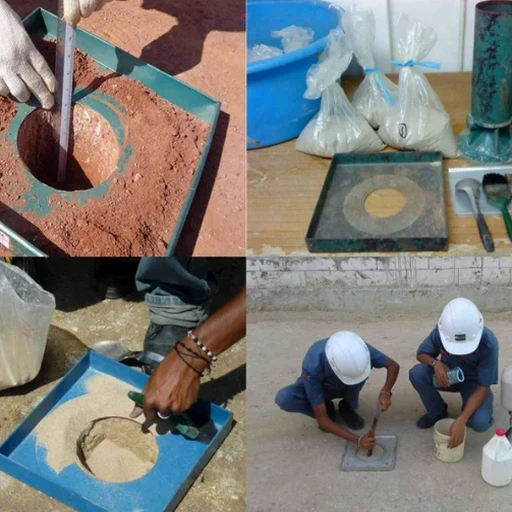

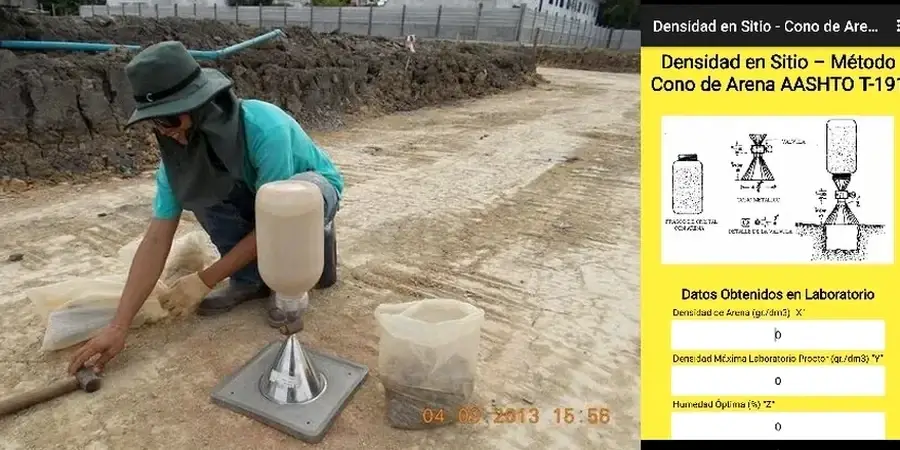

El error más común en las faenas del norte grande es asumir que el material de relleno compactado "se ve bien". En Calama, con suelos que pueden contener sales solubles y partículas friables, la apreciación visual engaña. Hemos visto bases estabilizadas que a los tres meses presentan asentamientos diferenciales simplemente porque el control de densidad se hizo con métodos nucleares sin calibrar contra un patrón volumétrico directo. El ensayo de densidad de campo con cono de arena elimina esa incertidumbre. Es el método destructivo de referencia que mide el volumen del hueco excavado vertiendo arena calibrada de Ottawa, permitiendo calcular la densidad húmeda in situ y contrastarla con el Proctor de laboratorio. En un entorno donde las temperaturas superficiales superan los 40°C en verano, la estabilidad del procedimiento es crítica: la arena calibrada no deriva con el calor como los equipos electrónicos. Para proyectos que requieren un perfil estratigráfico previo, complementamos esta verificación con calicatas que permiten identificar horizontes con acumulación de sales antes de compactar.
En suelos con más del 2% de sales solubles en Calama, el control de densidad con cono de arena es el único método volumétrico que no falsea la lectura por interferencia química.
Enfoque y alcance
Factores del sitio
En la práctica local de Calama, vemos con frecuencia que las sales del suelo reaccionan con la humedad de compactación generando una cementación temporal. El material da lecturas de densidad altas al día siguiente de compactado, pero tras el lavado de sales por riego o lluvias altiplánicas esporádicas, la estructura colapsa y aparecen baches o grietas en radieres. El cono de arena, al ser una medición puntual, debe ejecutarse con un plan de muestreo que contemple la heterogeneidad de los depósitos aluviales: no es lo mismo compactar sobre un lente de grava limpia que sobre un bolsón de limo salino. Otro factor que pasan por alto es la vibración del entorno: equipos de perforación o tránsito pesado cercano al punto de ensayo asientan la arena dentro del frasco y falsean la lectura de volumen. Por eso exigimos una zona de exclusión de 15 metros alrededor del punto de ensayo. La norma NCh 1508 también establece que cuando el grado de compactación exigido es mayor al 95% del Proctor Modificado, la tolerancia de aceptación se reduce a ±1.5%, lo que obliga a extremar la precisión en la calibración del cono y en el secado de la muestra para determinar el contenido de humedad real.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas aplicables
NCh 1516 Of.79 – Mecánica de suelos: Determinación de la densidad en terreno – Método del cono de arena, NCh 1516/D1556M-15e1 – Standard Test Method for Density and Unit Weight of Soil in Place by Sand-Cone Method, NCh 1508 Of.2014 – Geotecnia – Estudio de mecánica de suelos, NCh 1534-1(2007) – Practice for Correction of Unit Weight and Water Content for Soils Containing Oversize Particles, Manual de Carreteras Vol. 5 (MC-V5) – Especificaciones de compactación y control de terraplenes
Servicios relacionados
Verificación de Grado de Compactación en Obras Lineales y Plataformas
Ejecutamos el ensayo de cono de arena en terraplenes viales, plataformas para faenas mineras y radieres industriales. Entregamos el informe con densidad seca in situ, contenido de humedad, grado de compactación respecto al Proctor Estándar o Modificado, y la corrección por sobretamaño cuando el material presenta bolonería. Incluimos la verificación del sello de fundación según la exigencia del proyecto.
Control de Rellenos Estructurales con Suelos Salinos
En Calama es frecuente reutilizar material de excavación con presencia de sales. Realizamos ensayos de densidad de campo combinados con determinación de sales solubles y lavado de probetas para verificar que la compactación se mantiene estable tras la disolución de sales. Esto evita colapsos diferidos en fundaciones superficiales y pavimentos.
Parámetros típicos
Preguntas más comunes
¿Qué precisión tiene el método del cono de arena comparado con el densímetro nuclear?
El cono de arena es el método de referencia contra el cual se calibran los densímetros nucleares. Su precisión volumétrica es de ±1% en condiciones controladas de laboratorio, y en terreno, con operadores calificados, se mantiene en ±2%. La ventaja en Calama es que no se ve afectado por la composición química del suelo (sales, yeso), que sí altera las lecturas de los equipos nucleares por variaciones en el número atómico efectivo del material.
¿Cuál es el costo de un ensayo de densidad de campo con cono de arena en Calama?
El rango de precio para un ensayo de densidad de campo con cono de arena en Calama está entre $52.000 y $61.000 pesos chilenos por punto de control, dependiendo de la cantidad de puntos contratados y la accesibilidad a la zona de ensayo. Este valor incluye la calibración del cono, la ejecución en terreno, el secado de la muestra en horno, y el informe con el grado de compactación calculado.
¿Se puede usar el cono de arena en suelos con gravas gruesas?
Sí, pero con limitaciones. La NCh 1516 especifica que el método es aplicable hasta un tamaño máximo de partícula de 38 mm (1 1/2 pulgadas). En suelos con bolones mayores, se debe excavar un volumen mínimo de 1400 cm³ y aplicar la corrección por sobretamaño según NCh 1534-1, utilizando la densidad de la fracción gruesa determinada en laboratorio. Si el porcentaje de bolones supera el 30%, recomendamos complementar con métodos de reemplazo de agua.
